ZW32-12戶外高壓真空斷路器

戶外開關設備

适用範圍：

适用于三相交流50Hz，額定電壓12KV及以下的電力配電系統，主要用于開斷關合線路的負荷電流、過載電流及短路電流，也可作為農網和小型電力系統的分段開關。

産品詳情

　　　一、概述
　　ZW32-12戶外高壓柱上真空斷路器适用于三相交流50Hz，額定電壓12KV及以下的電力配電系統，主要用于開斷關合線路的負荷電流、過載電流及短路電流，也可作為農網和小型電力系統的分段開關。
　　斷路器可根據用戶需要配裝隔離開關或防湧流延時保護器等。
　　斷路器可選用手動彈簧機構、電動彈簧機構，電動彈簧機構可加裝無線遙控。
　　斷路器可根據用戶要求，與相應的控制器配合組成自動重合器、分段器等，實現配網自動化。
　　具有體積小，重重輕，防凝露、免維護等特點，能适應較低惡劣的氣候條件和污穢環境。
　　該産品符合GB/T1984《高壓交流斷路器》、GB/T1985《交流高隔離開關和接地開關》及GB/T11022《高壓開關設備和控制設備标準的公用技術要求》等标準要求。
　　二、環境條件
　　1、周圍空氣溫度：上限+40℃，下限-40℃；
　　2、海拔：不超過2000m；
　　3、風壓：不超過700Pa(相當于風速34m／s)；
　　4、地震烈度：不超過8度；
　　5、污穢等級：Ⅳ級；
　　6、日溫差：不超過25度；
　　7、相對濕度：日平均不大于95％，月平均不大于90％
　　8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。
　　特殊使用條件：如需應用在不同于以上規定的正常使用條件下，請與我們協商。

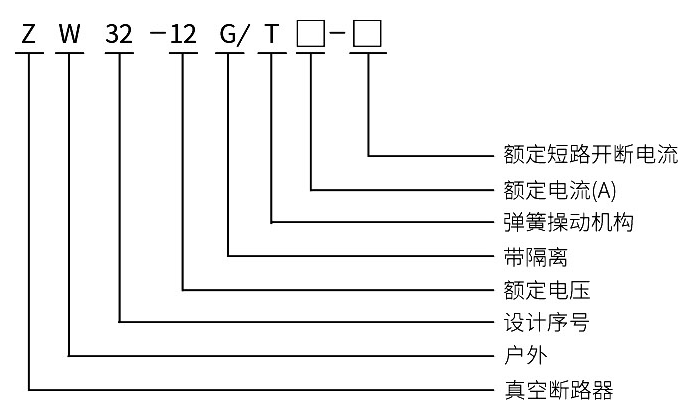

　　三、型号及含義

　　四、結構特點
　　1、斷路器采用三相支柱式結構，具有開斷性能穩定可靠、無燃燒和爆炸危險、免維修、體積小、重量輕和使用壽命長等特點。
　　2、斷路器采用全封閉結構，密封性能好，有助于提高防潮、防凝露性能，特别适用于嚴寒或潮濕地區使用。
　　3、三相支柱及電流互感器采用進口戶外環氧樹脂固體絕緣，或采用戶內環氧樹脂外包有機矽橡膠固體絕緣；具有耐高低溫、耐紫外線、耐老化等特點。
　　4、操動機構采用小型化彈簧操動機構，儲能電機功率小，分合閘能耗低；機構傳動采用直動傳輸方式，零部件數量少，可靠性高。操動機構置于密封的機構箱內，解決了操動機構鏽蝕的問題，提高了機構的可靠性。
　　5、斷路器的分、合閘操作可采用手動或電動操作及遠方遙控操作。可與智能控制器配套實現配電自動化，也可以與重合控制器配合組成自動重合器、分段器。

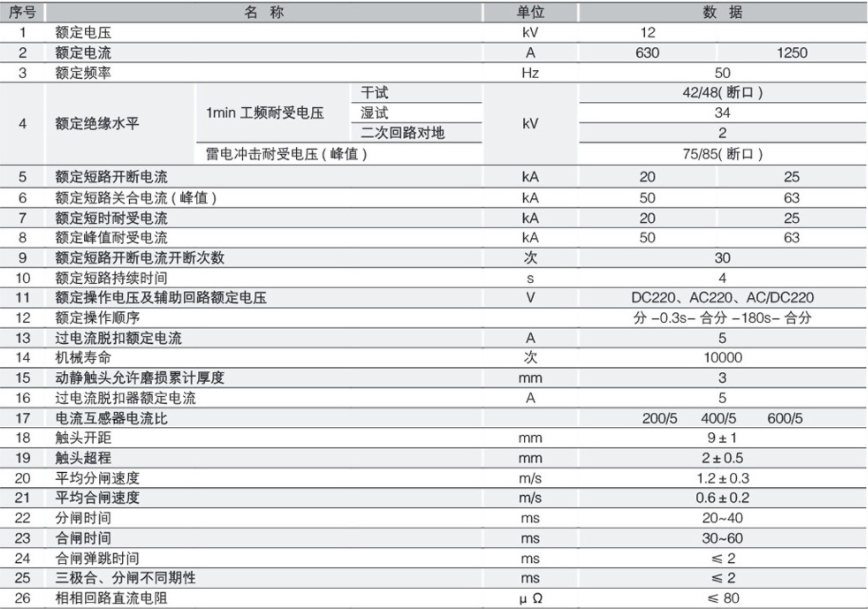

　　五、技術參數

　　六、安裝，使用與維護:
　　1、開箱後應檢查柱上斷路器絕緣置有無損壞，産品銘牌、合格證是否與實物相符。
　　2、柱上斷路器投入運行前，應仔細核對各操作元件的額定電壓、額定電流與實際情況是否相符。并用機構所具有的台分閘方式進行試操作，以檢查各項指标是否正确。
　　3、斷路器可以分單杆架設，也可雙杆架設。
　　4、本柱上斷路器因其特殊的設計結構确保用戶在使用中長期免維護。
　　5、用戶不得随意更換使用與原型号規格不一緻的電器元件。
　　6、操作人員應初步了解機構的性能及安裝調整、維護知識，對運行中問題應予以記錄。

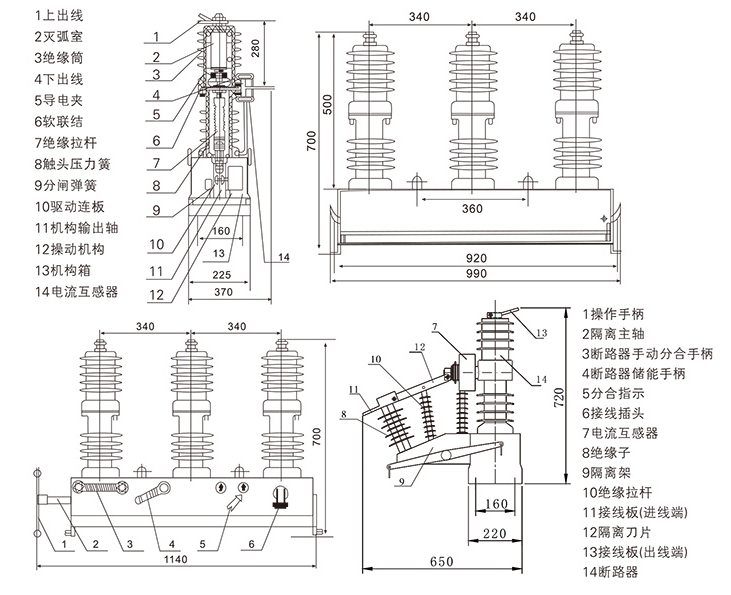

　　七、外形及安裝尺寸
