FS6氣體絕緣開關設備

氣體絕緣開關櫃

适用範圍：

适用于國家電網10kV/6kV輸配電系統。

産品詳情

　　一、概述
　　我公司自主研發生産的SF6金屬全封閉全絕緣充氣式開關設備，已經通過國家高壓電器試驗中心型式試驗。産品廣泛用于國家電網10kV/6kV輸配電系統，是城鄉各類用戶變配電系統的選擇産品。
　　開關櫃為模塊化單元模式，可根據不同用途進行組合，可由負荷開關單元、負荷開關熔斷器組合電器單元、真空斷路器單元、母線進線單元的模塊組成，滿足各種變電站對緊湊型開關櫃靈活使用的需要。
　　SF6氣體絕緣環網櫃是一個完全密封的系統，其所帶電部件以及開關封閉在不鏽鋼的本體內。整個開關裝置不受外部環境條件影響，從而可以确保運行可靠性及人身安全。通過選擇可擴展母線，可以實現任何組合,達到全模塊化。擴展母線安全絕緣和屏蔽，确保了可靠性和安全性。
　　采用一系列先進技術和材料，具有優異的電氣性能和機械性能，受環境和氣侯影響小，體積小巧，易于安裝，操作方便，無需維護，且具有靈活的組合方式。清晰直觀的設計保證操作簡單、直接。饋線接線容量大，适合多種接線系統。
　　二、産品主要特點
　　◆操作安全
　　通過以下安全措施，我們可為用戶提供特别的安全保障：
　　1、一體化三工位負荷開關。
　　2、斷路器采用負荷開關替代隔離開關，更安全可靠。
　　3、一次側全密閉設計提供意外接觸的保護。
　　4、滿足五防要求的機械聯鎖。
　　5、帶電顯示器可提供進出線路帶電指示
　　◆運行可靠
　　1、全密閉設計，所有10KV開關及母線帶電體均密封在3mm不鏽鋼闆焊接成的箱中；配矽橡膠電纜插頭，實現電纜頭全絕緣全密封，從而不受灰塵、潮濕、小動物等外界環境影響。
　　2、彈簧儲能操作機構，可人工或電動操作。
　　3、面闆模拟線圖提供開關位置指示。
　　4、櫃體用鍍鋅闆制作,表面靜電噴塗，增強抗腐蝕性能。
　5、壓力表監視箱體內SF6氣體安全壓力範圍。
　　◆經濟性
　　1、免維護
　　2、高度可靠
　　3、使用壽命可達30年
　　◆方案靈活
　　1、多種進線方式，可實現左、右、上或前進線
　　2、多種組合方式，各單元之間可實現任意組合
　　3、采用絕緣母線，可實現前後并櫃或左右并櫃
　　4、設計方案靈活
　　◆應用廣泛
　　1、饋出線容量大、占地小，适合多種應用需求
　　三、設計說明
　　SF6氣體絕緣環網櫃安裝在一個鍍鋅闆框架上，開關單元在SF6氣箱內，氣箱由抗腐蝕和無磁性3mm厚不鏽鋼闆制成。

　　SF6氣箱是一個“密封壓力系統"在正常工作環境下可運行20年。SF6氣體正常工作時壓力為0.15~0.4bar。氣箱裝有壓力釋放裝置，當壓力過高時，保證體能從底部或後部釋放。

　　◆開關單元

　　負荷開關采用同軸旋轉雙斷點方式，通過同-操作孔與滑闆配合進行動能操作，因此開關在任一時刻隻能處于“合閘、分閘、接地”三種狀态的其中之一，徹底避免誤操作。
　　◆操作機構
　　開關的操作機構安裝在箱外的前部，經特殊工藝處理，防鏽蝕，方便手動操作及維護，并很容易實現電動操作。
　　◆真正滿足需求的電纜室
　　電纜連接室空間大，套管為标準式設計，實現與所有歐式标準電纜插頭的配合。正常情況下每個負荷開關單元可接1~3回出線，特殊設計型可接4~6回出線。真空斷路器單元可接1~2回出線。
　　◆壓力釋放裝置
　　壓力釋放裝置與電纜室之間用金屬闆隔開，如氣箱內壓力過高時，裝置內防爆膜片破裂，以釋放壓力。
　　◆電纜連接
　　選用國際标準通用規格套管(符合DIN47636标準或美國标準），便于用戶選擇相應的電纜附件。采用T形前、後電纜插頭連接，歐式螺栓逐級緊固式結構，前插頭與套管的連接采用M16螺栓。
　　◆避雷器連接
　　負荷開關單元可加裝T形後插式矽橡膠全密封金屬氧化鋅避雷器。當電纜回路數較多，空間不夠時可采用π形後插式避雷器。
　　◆聯鎖機構
　　開關內部的聯鎖機構能有效防止誤操作，并确保電纜室隻有在開關處于“接地”狀态，才能進入，并可加明鎖，鎖定在不同狀态。
　　◆輔助開關
　　負荷開關、接地開關可根據需要配置能同步反映開關位置狀态的輔助開關。
　　◆熔斷器
　　GA系列開關熔斷器更換直接、簡便。熔斷器置于絕緣管內，絕緣管位于SF6的金屬氣箱內，這種設計有如下優點：
　　1、熔斷器蓋及密封裝置在電場最弱部分
　　2、無導電物質能附在熔斷器組件上
　3、SF6氣體中的部分完全受保護
　　4、斷器蓋無需額外的絕緣彈簧儲能操作機構和聯動跳閘裝置保證負荷開關三相在任一相熔斷器熔斷時同時自動斷開。
　　◆開關測試
　　GA系列開關通過國家電力工業部電氣設備質量檢驗測試中心檢測,産品符合以下主要标準：GB/T11022、IEC 60694、IEC 60265、IEC 60420、IEC 60056、IEC60298、IEC 60129。
　　◆使用條件
　　GA系列開關櫃适合在-40℃~+50℃的溫度範圍內使用。10kV帶電體位于SF6密閉氣箱內，矽橡膠插頭實現電纜與開關的連接，形成全絕緣、全密封結構，整個系統不受環境因素的影響，如潮氣、灰塵、腐蝕性氣體等，SF6氣箱由不鏽鋼材料制成，保證開關免維護，使用壽命長。
　　◆表面保護
　　環網櫃框架采用鍍鋅闆，表面靜電噴塗，以防腐蝕。櫃體正面操作面闆有靜電噴塗層。
　　标準塗層：
　　操作屏RAL7035(白色)
　　電纜室門RAL7035(白色)
　　開關側闆RAL7035(白色)

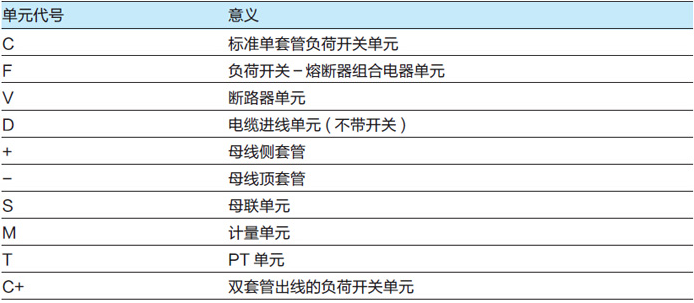

　　四、單元的定義

　　五、技術參數
