XGN2-12箱型固定式交流金屬封閉開關設備

空氣絕緣開關櫃

适用範圍：

适用于12KV及以下三相交流50HZ的單母線、單母線帶旁路和雙母線系統中作為接受和分配電能之用，特别适合于頻繁操作的場合。

産品詳情

　　一、概述
　　XGN2-12箱型固定式交流金屬封閉開關設備适用于12KV及以下三相交流50HZ的單母線、單母線帶旁路和雙母線系統中作為接受和分配電能之用，特别适合于頻繁操作的場合。主要用于發電廠、中小型發電機送電、工礦企事業配電以及電力系統的二次變電所的受電、送電等。
　　本開關櫃的主開關采用ZN28A-12系列、ZN12-12系列或VS1-12系列真空斷路器，配用CD17系列電磁操動機構或CT17/CT19系列彈簧操動機構，隔離開關采用GN30-12旋轉式隔離開關、GN22-12大電流隔離開關系列産品。
　　本産品符GB3906《3~35kV交流金屬封閉開關設備》，GB/T11022《高壓開關設備和控制設備标準的共用技術要求》，IEC60298《額定電壓1KV以上52KV及以下交流金屬封閉開關設備和控制設備》，IEC60694《高壓開關設備和控制設備共用條款》等标準要求。
　　二、正常使用條件
　　1、環境溫度：最高溫度+40℃，最低溫度-15℃；
　　2、環境濕度：日平均不大于95%，月平均值不大于90%；
　　3、海拔高度：1000米以下；
　　4、抗地震度；地震烈度不超過8度；
　　5、水蒸氣壓力日平均值不超過2.2Kpa，月平均值不超過1.8kpa；
　　6、周圍空氣應不含腐蝕性或可燃氣體、水蒸氣等明顯污染；
　　7、無嚴重污穢及經常性的劇烈振動；

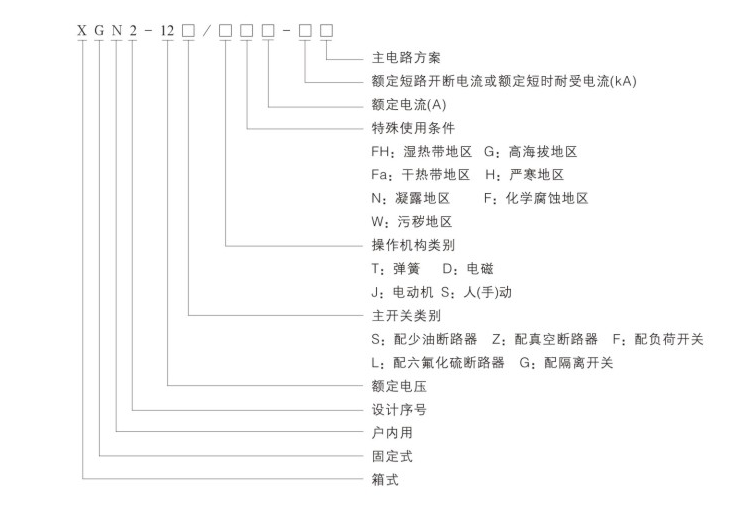

　　三、型号及含義

　　四、主要特點
　　XGN2-12箱型固定式為金屬封閉開關設備，櫃體采用由角鋼焊接，櫃內為斷路器室、母線室、電纜室、繼電器室等，室與室之間用鐵闆隔開。
　　斷路器室在櫃體前下部，斷路器的轉動由拉杆與操動機構連接，斷路器上接線端子與上隔離開關連接，斷路器下接線端子與電流互感器連接，斷路器室還設有壓力釋放通道，若內部電弧發生時，氣體可通過排氣通道将壓力釋放。
　　母線室在櫃體後上部，為了減小櫃體高度，母線呈現品形排列，以7350N抗彎強度的絕緣子支持，母線與上隔離開關上接線端子連接，相鄰兩櫃母線室之間可隔離。
　　電纜室在櫃體下部的後方，電纜室內支持絕緣子可設有帶電顯示裝置，電纜固定在支架上,對于主接線為聯絡方案時，本室則為聯絡電纜室。繼電器室在櫃體上部前方，室內安裝各種繼電器等,室內有端子排支架，門上可安裝指示儀表、信号元件等二次元件,頂部還可布置二次小母線。
　　斷路器的操動機構裝在正面左邊位置，其上方為隔離開關的操作及聯鎖機械。開關櫃為雙面維護，前面檢修繼電器的二次元件，維護操動機構，機械聯鎖及傳動部分，檢修斷路器。後面維修主母線和電纜終端，在斷路器室和電纜室均裝有照明燈。前門的下方設有與櫃寬方向平等的接地母線，以使每櫃安全可靠地接地；
　　蓋闆和門均為鋼闆彎制，在正常操作和維護時，按正常操作程序不需要使用工具便可以打開門，但不能打開蓋闆；
　　斷路器固定安裝在設有壓力釋放通道的斷路器隔室內，操作機構安裝于櫃外前左位置，二者之間用水平軸、拉杆等連接；
　　上、下隔離開關均選用具有雙斷口的GN30-10(D)型旋轉隔離開關(額定電流3150A以上的開關櫃下隔離選用GN22-10非旋轉型)；
　　斷路器、上、下隔離開關、前後門之間采用JSXGN型箱式櫃專用機械鎖機構與機械程序鎖并用的聯鎖方式，滿足開關櫃的“五防”要求；
　　a.本閉鎖隻有在斷路器确實分斷後，才能将手柄從“工作位置”拉出右旋至“分斷閉鎖位置”，分合隔離開關，防止了帶負荷分合隔離開關。
　　b.當斷路器和上下隔離均處于合閘狀态，手柄處于“工作位置”時，前櫃門不能打開，防止誤入帶電間隔；
　　c.當斷路器和上下隔離開關均處于合閘狀态，手柄不能轉至"檢修〃或〃分斷閉鎖〃位置，避免誤分斷路器，當手柄處在"分斷閉鎖〃位置時,隻能分上下隔離，不能合斷路器，避免了誤合斷路器；
　　d.當上下隔離未分閘，接地開關就不能合上，手柄不能從"分斷閉鎖，，位置旋至"檢修"位置，可防止帶電挂地線。
　　注：根據開關設備方案不同，有的方案不帶下隔離，或将下隔離改用接地開關，其“五防閉鎖”均能達到要求。
　　鄭州西電是繼電保護的專業生産廠家，具有典型的配電設計方案，擁有常規控制保護和微機保護兩種方案，使開關櫃的設計達到了典型化和模塊化，使開關櫃運行更可靠并實現無人值守。
　　五、技術參數

項目	單位	參數
額定電壓	KV	12
額定頻率	HZ	50
額定電流	A	630、1250、1600、2000、2500、3150、4000
額定雷電沖擊耐受電壓	KV	75
額定短時工頻耐受電壓	KV	42
額定短路開斷電流	KA	16，20，25，31.5，40
額定短路關合電流	KA	50，63，80，100
額定短時耐受電流	KA	16，20，25，31.5，40
額定短路持續時間	S	4
額定短路電流開斷次數	次	50（25kv、31.5ka）：30（40ka）
機械壽命	次	10000
防護等級		IP2X
外形尺寸（寬×深×高）	mm	1100 (1200) ×1200 (1800) ×2650

　　六、訂貨須知
　　1.主回路方案圖或主回路系統圖；
　　2.控制回路電氣原理圖，端子排列圖；
　　3.開關設備布置平面圖；
　　4.櫃體顔色（如無要求按公司标準）；
　　5.櫃內元件清單（包括元器件名稱、規格型号及數量）；
　　6.所需備品備件清單；
　　7.如有特殊要求請附詳細說明。

　　
