KYN61-40.5铠裝移開式交流金屬封閉開關設備
空氣絕緣開關櫃
适用範圍：
适用于三相交流額定電壓40.5kV，額定頻率50Hz的電力系統。
産品詳情
KYN61-40.5铠裝移開式交流金屬封閉開關設備(以下簡稱開關櫃)适用于三相交流額定電壓40.5kV，額定頻率50Hz的電力系統，主要應用于發電廠、變電站及工礦企業等。用于接受和分配電能并對電路進行控制、保護和監測。除廣泛應用于一般電力系統外，還用于頻繁操作的場所。
KYN61-40.5開關設備配置性能優良的ZN85A、ZN85B真空斷路器或施耐德SF1、SF2或ABB公司HD4或阿爾斯公司FP系列六氟化硫斷路器。櫃體采用組裝結構，提高了外觀質量和制造精度，并具備完善的“五防”功能。本産品符GB3906《3~35kV交流金屬封閉開關設備》，GB/T11022《高壓開關設備和控制設備标準的共用技術要求》，IEC60298《額定電壓1KV以上52KV及以下交流金屬封閉開關設備和控制設備》，IEC60694《高壓開關設備和控制設備共用條款》等标準要求。
二、使用條件
1、周圍空氣溫度上限：+40℃、下限：-10℃、日平均溫度不超過35℃；
2、海拔高度不超過1000米；
3、相對環境濕度日平均不大于95%，月平均不大于90%；
4、地震烈度不超過8級；
5、水蒸氣壓力日平均值不超過2.2Kpa，月平均值不超過1.8kpa；
6、無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。
注：超出上述正常使用條件時，用戶可與我公司協商解決。

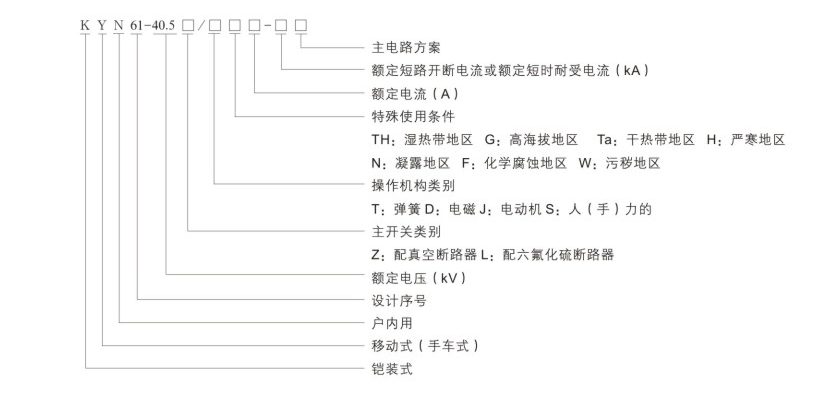

三、型号含義
采用熱縮及環氧塗覆等絕緣手段，優化電極形狀，使櫃體結構緊湊，占地面積小；
櫃體結構采用敷鋁鋅闆組裝而成，斷路器采用手車落地式結構；
配用全新型複合絕緣真空斷路器或六氟化硫斷路器，并具有互換性好更換簡單等特點；
手車車架中裝有絲杆螺母推進機構，可輕松移動手車，并防止誤操作而損壞推進結構；
所有的操作均可在櫃門關閉狀态下進行，
主開關、斷路器手車，接地開關和櫃門之間的聯鎖均采用強制性機構閉鎖方式，滿足“五防”功能，安全可靠。
開關櫃各功能隔室采用金屬隔闆分隔，對斷路器室、母線室及電纜室有各自獨立的洩壓通道；
開關櫃結構适應性強，方案多樣，能滿足不同用戶的要求；
電纜室空間充裕，可連接多根電纜；
外殼防護等級IP3X，手車室門打開狀态下，防護等級IP2X；

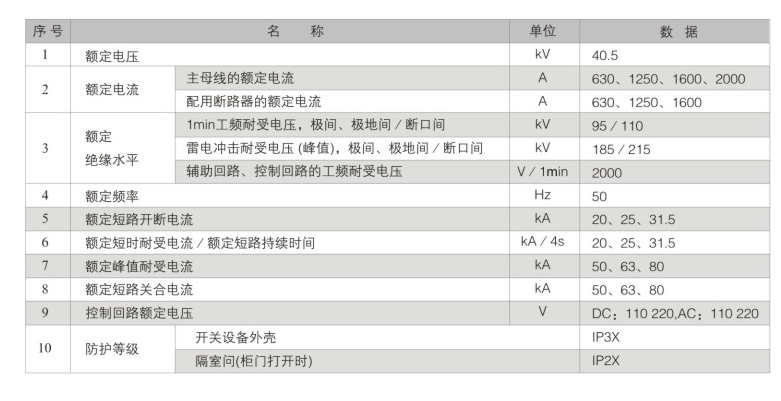

五、技術參數
訂貨時用戶需提供以下資料
1.一次線路主方案編号、排列圖及平面布置圖；
2.二次回路電氣原理圖及端子排列圖；
3.開關櫃電器元件的型号、規格及數量；
4.所需備品備件清單；
5.櫃體顔色（如無要求按公司标準）
6.如有特殊要求，用戶可與我公司協商解決。
