KYN28-12铠裝移開式交流金屬封閉開關設備

空氣絕緣開關櫃

适用範圍：

适用于三相交流額定電壓12kV，額定頻率50Hz電力系統。

産品詳情

　　一、概述
　　KYN28-12型铠裝移開式交流金屬封閉開關設備适用于三相交流額定電壓12kV，額定頻率50Hz電力系統，主要用于發電廠、變電站、工礦企業的變配電中心及大型高壓電動機起動設備等，作為接受和分配電能之用，并對電路實行控制、保護及監測；可用于單母線、單母線分段系統或雙母線系統。
　　本産品符合GB3906《3~35kV交流金屬封閉開關設備》、GB/T11022《高壓開關設備和控制設備标準的共用技術要求》、IEC60298《額定電壓1KV以上52KV及以下交流金屬外殼開關設備和控制設備》、IEC60694《高壓開關設備和控制設備共用條款》等标準要求。
　　二、正常使用條件、
　　1、環境溫度：最高溫度+40℃，最低溫度-15℃；
　　2、環境濕度：日平均不大于95%，月平均值不大于90%；
　　3、海拔高度：1000迷以下；
　　4、抗地震度；地震烈度不超過8度；
　　5、水蒸氣壓力日平均值不超過2.2Kpa，月平均值不超過1.8kpa；
　　6、周圍空氣應不含腐蝕性或可燃氣體、水蒸氣等明顯污染；
　　7、無嚴重污穢及經常性的劇烈振動；
　　8、在超過GB3906規定的正常環境條件下使用時，由用戶和制造廠協商。
　　注：①相對濕度大于70%時應接通電加熱器。

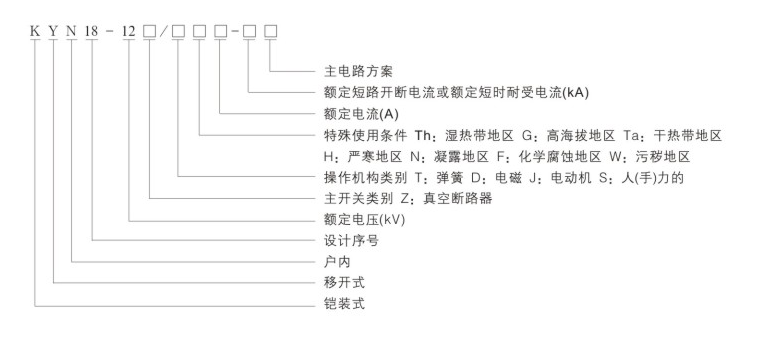

　　三、型号及含義

　　四、結構特點
　　1、櫃體結構采用敷鋁鋅闆經多重折彎組裝而成；精度高、抗腐蝕、重量輕、強度高、零配件通用性強。
　　2、可配用VS1(ZN63)系列或進口VD4系列真空斷路器，适用性廣，可靠性高。
　　3、手車設有工作、試驗位置、各位置均有定位和顯示裝置，安全可靠。
　　4、可配用電壓互感器手車、計量手車、隔離手車、站用變落地手車等相同用途的手車具有互換性；
　　5、更換斷路器簡單，互換性好；
　　6、安全可靠有效的“五防”閉鎖，防止誤操作；
　　7、櫃體裝有觀察窗，可觀察櫃內元件的工作狀态；
　　8、防護等級高，可防止雜物和蟲害侵入；開關櫃的外殼防護等級達到IP4X，各隔室的防護等級為IP2X；
　　9、櫃體可靠牆安裝、櫃前維護、減少占地面積；
　　10、各高壓室均有洩壓通道，确保人身安全；
　　11、電纜室空間充裕、可連接多根電纜；
　　12、斷路器室和電纜室可分别加裝加熱器，防止凝露與腐蝕發生。
　　13、斷路器室和電纜室可根據用戶要求分别加裝照明裝置，以方便維護及檢修。

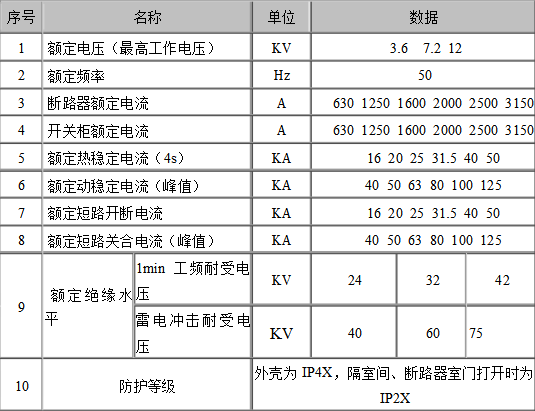

　　五、技術參數

　　六、訂貨須知
　　1.主回路方案圖或主回路系統圖；
　　2.控制回路電氣原理圖，端子排列圖；
　　3.開關設備布置平面圖；
　　4.櫃體顔色（如無要求按公司标準）；
　　5.櫃內元件清單（包括元器件名稱、規格型号及數量）；
　　6.所需備品備件清單；
　　7.如有特殊要求請附詳細說明。

　　
