GBC-40.5手車式金屬封閉開關設備

首頁 >> 産品 >> 中壓開關設備 >> 空氣絕緣開關櫃

空氣絕緣開關櫃

适用範圍：

适用于三相交流50Hz單母線系統，作為接受和分配35KV網絡電能之用。

産品詳情

　　一、概述
　　 GBC-40.5手車式高壓開關設備系戶內成套配電裝置，适用于三相交流50Hz單母線系統，作為接受和分配35KV網絡電能之用。可選少油斷路器或真空斷路器。
　　本産品符GB3906《3~35kV交流金屬封閉開關設備》，GB/T11022《高壓開關設備和控制設備标準的共用技術要求》，IEC60298《額定電壓1KV以上52KV及以下交流金屬封閉開關設備和控制設備》，IEC60694《高壓開關設備和控制設備共用條款》等标準要求。
　　二、使用條件
　　1、周圍空氣溫度上限：+40℃、下限：-10℃、日平均溫度不超過35℃；
　　2、海拔高度不超過1000米；
　　3、相對環境濕度日平均不大于95%，月平均不大于90%；
　　4、地震烈度不超過8級；
　　5、水蒸氣壓力日平均值不超過2.2Kpa，月平均值不超過1.8kpa；
　　6、無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。
　　注：超出上述正常使用條件時，用戶可與我公司協商解決。

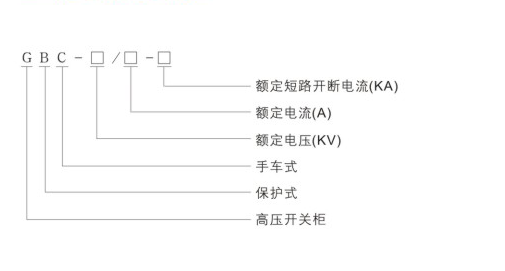

　　三、型号及含義

　　四、主要特點：
　　産品由櫃體及手車兩大部分組成，櫃的正面，櫃之間及櫃兩側終端均采用鋼闆門或金屬封闆加以保護，櫃後一般為鋼網遮攔，但所用變壓器櫃及聯絡母線櫃的櫃後下部則采用鋼闆封裝，以确保安全；
　　産品帶電體之間主要為空氣絕緣，各帶電體之間、相地之間的絕緣距離不小于300mm，隻有個别方案櫃的個别部位，其相間距離不足時才設置絕緣間隔；
　手車室底部為手車軌道，在軌道內側焊有供手車推進及拉出的定位機構闆：軌道外側焊有接地觸頭片（手車通過此觸片經櫃體接地），本室與上下隔離觸頭之間有絕緣隔闆相隔，與櫃頂主母線之間設有金屬隔闆；
　　為保證操作程序正确性，本型開關櫃設有機械或電氣聯鎖；
　　根據用途，手車共分為斷路器、三相及單相電壓互感器、避雷器、隔離、所用變壓器等六種。各種手車均有識别裝置，以保證同類型手車能夠互換，不同類型手車不能互換。
　　五、主要技術參數：

項目	單位	參數
額定電壓	KV	40.5
額定頻率	HZ	50
額定電流	A	1250、1600、2000
額定雷電沖擊耐受電壓	KV	185
額定短時工頻耐受電壓	KV	95
額定短路開斷電流	KA	20、25、31.5
額定短路關合電流	KA	50、63、80
額定短時耐受電流	KA	20、25、31.5
額定峰值耐受電流	KA	50、63、80
額定短路持續時間	S	4
額定短路電流開斷次數	次	20
機械壽命	次	10000
防護等級	次	IP2X
外形尺寸（寬×深×高）	Mm	1818×2050×2900

　　六、訂貨須知：
　　訂貨時應提供下列資料
　　1、産品型号，一次接線方案編号或一次系統圖。
　　2、二次回路原理圖，端子排列圖；
　　3、一二次元件名稱、規格型号、數量及技術參數；
　　4、開關櫃平面布置圖；
　　5、櫃體顔色（如無要求按公司标準）
6、如有特殊要求，與制造廠協商解決。

　　
